Contrôleur de moteur BLDC à 3 phases de 28V 5A Contrôleur de vitesse sans balai

Note sur la demande:

1.Confirmer que les paramètres de tension et de puissance du moteur ne dépassent pas la portée de la carte de pilotage telle que spécifiée.

2.Cette carte de pilotage est utilisée pour le moteur sans capteur sans brosse à trois phases, mais ne convient pas directement à tous les moteurs sans capteur sans brosse à trois phases.en arrière, le courant de fonctionnement du moteur sans charge est trop élevé, la vitesse n'est pas stable, l'efficacité est faible et ne peut pas démarrer avec charge.) Les clients peuvent régler la résistance et la capacité de la carte de pilotage en fonction de la situation réelle pour obtenir le meilleur effet de conduite (voir l'annexe pour savoir comment procéder au réglage)

3.JYQD_V8.20B carte d'entraînement est carte nue, puissance d'entraînement inférieure à 36W moteur n'a pas besoin de forcer la dissipation de chaleur, besoin d'assurer une ventilation normale.

4.Il est interdit de connecter le port de sortie 5V de la carte du conducteur à un équipement électrique externe.Il convient uniquement pour connecter des potentiomètres externes et des interrupteurs à cette carte pour la régulation de la vitesse et l'inversion.

5.Le port M de la carte de transmission JYQD_V8.20B est la sortie du signal d'impulsion de vitesse du moteur et le courant de sortie est inférieur à 5 mA.

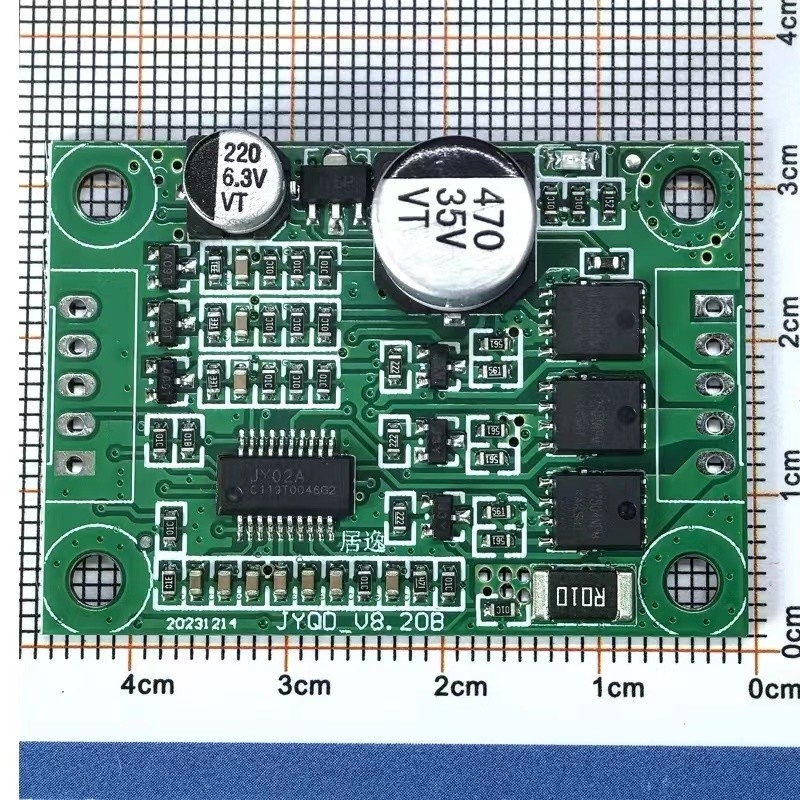

Diagramme du tableau de bord du conducteur

Diagramme du câblage avant

Diagramme de câblage

Description du port

1.Port de contrôleÀ gauche.

Le GNDUtilisé pour le contrôle interne du tableau de bord du conducteur

V.R.- Port de régulation de vitesse: régulation de vitesse de tension analogique de 0,1 V à 5 V, régulation de vitesse linéaire de bas à haut.La régulation de la vitesse PWM doit être basée sur la carte du conducteur.

Z/FConnectez 5V haut niveau ou pas de connexion dans une direction, connectez 0V bas niveau ou GND dans l'autre direction.

FGPort de sortie du signal d'impulsion de la vitesse du moteur, signal d'impulsion de 5 V

5VLa tension de sortie interne de la carte de pilotage, le potentiomètre externe ou l'interrupteur permettant de régler la vitesse et de faire marche arrière.

2Port d' alimentation(à droite)

P+¢ DC +

Je ne sais pas. ¢ DC -

MCLa phase motrice C

MB

- Je vous en prie.La phase motrice A

3.Veuillez veiller à ce que le fil de phase du moteur et le fil de Hall ne soient pas trop longs, car la carte de pilotage repose sur la détection de la force électromotive arrière,Il y aura des interférences si le fil est trop long..

4.La distance entre les ports est de 2,54 mm pour les ports d'alimentation et de contrôle.

5.Lorsque vous ajoutez un dissipateur de chaleur ou que vous placez la carte de pilotage, veuillez faire attention à l'isolation de la carte de pilotage.

Dessin dimensionnel

Unité:mm

Télécharger le manuel d'utilisation de JYQD-V8.20B
