conducteur de moteur de 12V BLDC
>
Contrôleur de moteur de JUYI Hall Effect 12-36v, conducteur Circuit Board JYQD-V7.3E2 de moteur de BLDC
Toutes Les Catégories

Conducteur de moteur de BLDC

Conducteur IC de moteur de BLDC

Conducteur de moteur de Sensorless BLDC

Contrôleur à haute tension de moteur de BLDC

conducteur de moteur de bldc de 3 phases

Contrôleur de pompe à eau de BLDC

conducteur de moteur de 12V BLDC

conducteur de moteur de 24V BLDC

Transistor MOSFET de conducteur de moteur de BLDC
Nom
  • Nom
  • Nom
  • Nom

Contrôleur de moteur de JUYI Hall Effect 12-36v, conducteur Circuit Board JYQD-V7.3E2 de moteur de BLDC

Nom De Marque: JUYI
Numéro De Modèle: JYQD-V7.3E2
Nombre De Pièces: 1 jeu
Prix: Négociable
Détails De L'emballage: Carton du PE bag+
Conditions De Paiement: T/T, L/C, Paypal
Informations détaillées
Description du produit
Informations détaillées
Lieu d'origine:
La Chine
Tension locale:
12VDC
Courant fonctionnant:
15a
Contrôle de vitesse de PWM:
oui
Sortie de signal d'impulsion de vitesse:
oui
Courant continu d'opération:
15a
Carte nue:
oui
Capacité d'approvisionnement:
1000sets/day
Mettre en évidence:

contrôleur du moteur 12v servo

,

contrôleur variable de vitesse de moteur électrique de C.C de 12 volts

Description du produit

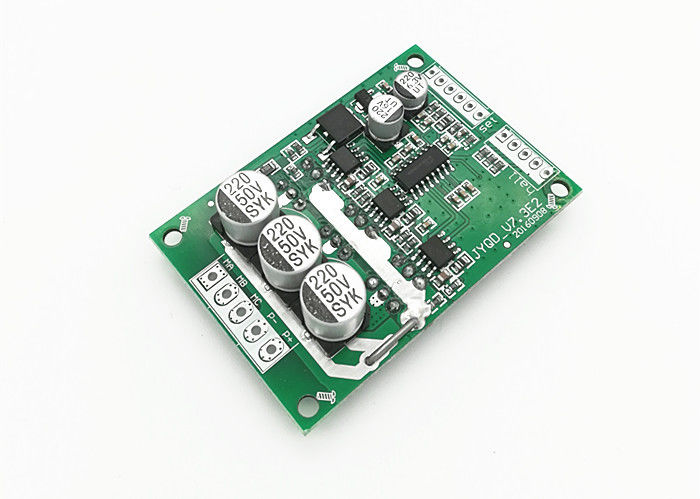

Carte à effet Hall de conducteur de moteur de 12VDC BLDC JYQD-V7.3E2, courant 15A fonctionnant


MODÈLE : JYQD-V7.3E2

TEMPÉRATURE DE FONCTIONNEMENT (℃) : - 20-85℃

TENSION D'OPÉRATION (V) : 12V-36V

MAX (A) ACTUEL : 16A

COURANT CONTINU D'OPÉRATION : 15A

RÈGLEMENT DE VITESSE DE PWM : Coefficient d'utilisation 0-100% (1-20KHZ)

VITESSE DE TENSION ANALOGIQUE (V) RÉGLEMENTAIRE : 0-5V

Sortie de signal d'impulsion de vitesse : OUI




Directives d'application

1. Confirmez que les paramètres de tension et de puissance du moteur pour ne pas dépasser la gamme comme spécifique.

2. Applicable au moteur sans brosse de C.C de hall avec Hall à 120°, Hall de non tous les fabricants que la ligne ordre correspondent, vous peut ajuster la ligne ordre de Hall ou la ligne triphasée ordre de moteur selon la situation réelle, pour réaliser le meilleur effet moteur.

3. JYQD-V7.3E2 est carte de puissance sans logement et radiateur, il peut conduire le moteur en-dessous de 100 watts sans n'importe quel radiateur, mais a besoin de ventilation normale.

4. On interdit le port de sortie 5V sur le panneau d'entraînement pour relier l'équipement d'alimentation externe. Il s'applique seulement au potentiomètre externe ou au commutateur pour l'ajustement de vitesse, commutation et opération de permettre
Contrôleur de moteur de JUYI Hall Effect 12-36v, conducteur Circuit Board JYQD-V7.3E2 de moteur de BLDC 0



Diagramme de câblage
Contrôleur de moteur de JUYI Hall Effect 12-36v, conducteur Circuit Board JYQD-V7.3E2 de moteur de BLDC 1

1. Port de contrôle
5V — tension interne de sortie de carte de puissance, potentiomètre externe ou commutateur pour l'ajustement de vitesse et l'opération s'inversante
Z/F — ports tournants de contrôle de direction. Reliez le haut niveau « 5V » ou ne reliez non est direction en avant, relier 0 V de bas niveau ou se relier à la terre est direction inverse.
VR — port de contrôle de vitesse. La vitesse linéaire 0.1v réglementaire -5V de tension analogique, la résistance d'entrée est l'ohm 20K, se relient à la terre quand règlement de vitesse de l'entrée PWM, fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%
EL — permettez le contrôle gauche. Reliez 5V ou pas reliez pour permettre l'opération, reliez la terre pour interdire l'opération.
Sortie de signal d'impulsion de vitesse de signal
Terre-utilisé pour le contrôle interne de carte de puissance

2. Port de puissance
MA ----phase A de moteur
Mb ---- phase B de moteur
MC---- phase C de moteur
P- ----C.C
P+----C.C +

port du capteur 3.Hall
Ha--- Hall
HB---Hall b
Hc---Hall c
LA terre---LA terre
5V---sortie 5V

4. Employez les fils protégés si la carte de puissances a plus de 50 distances de cm du moteur, autrement elle peut mener à l'entraînement anormal, affectant l'utilisation normale.
5. Distance de port de contrôle : 2.54mm, distance de port de puissance : 3,96 millimètres
6. Attention de salaire à l'isolation entre le transistor MOSFET de conducteur et le radiateur ou le plat d'installation.



Dessin dimensionnel
Contrôleur de moteur de JUYI Hall Effect 12-36v, conducteur Circuit Board JYQD-V7.3E2 de moteur de BLDC 2
Contrôleur de moteur de JUYI Hall Effect 12-36v, conducteur Circuit Board JYQD-V7.3E2 de moteur de BLDC 3

MANUEL D'UTILISATION DU TÉLÉCHARGEMENT JYQD-V7.3E2
