Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante

Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante
Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante

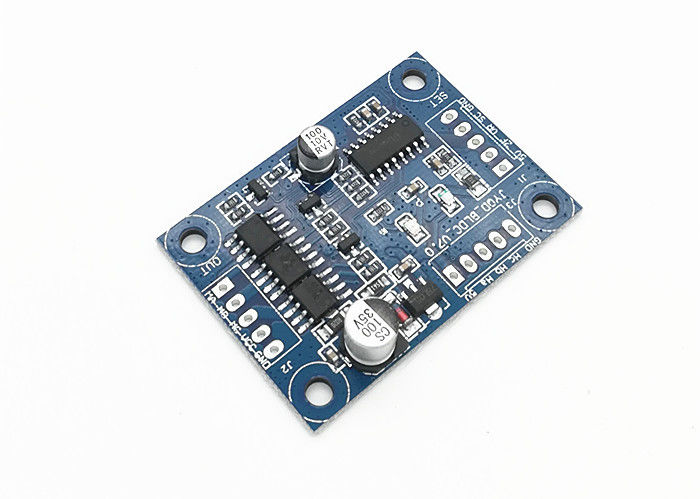

Image Grand :  Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: JUYI
Numéro de modèle: JYQD-V7.0
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: Carton du PE bag+
Délai de livraison: 5-10 jours
Conditions de paiement: T/T, L/C, Paypal
Capacité d'approvisionnement: 1000sets/day

Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante

description de
Voltage de fonctionnement: 12-24VDC courant de fonctionnement: 2A
Régulation de la vitesse PWM: Cycle de fonctionnement de 0 à 100% (1 à 20 KHz) Sortie de signal d'impulsion de vitesse: - Oui, oui.
LED d'erreur: - Oui, oui. Courant maximal: 2A
Surligner:

contrôleur de moteur à courant alternatif de 3 phases

,

conducteur triphasé de moteur de pwm

JYQD-V7.0,12V/24VDC DC,2A régulateur de moteur BLDC à courant continu de travail pour moteur BLDC à effet Hall

Modèle:JYQD-V7.0
Température de fonctionnement: -20°85°C
Voltage de fonctionnement: 12V/24V
Courant maximal:3A
Courant de fonctionnement continu:2A
Régulation de la vitesse PWM ((1-20khz): cycle de travail 0-100%
Régulation de la tension analogique de la vitesse: 0-5V
Erreur LED:Oui



Lignes directrices relatives à l'application
1Confirmer que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée.

2Applicable aux moteurs à courant continu sans balai avec Hall à 120°, la séquence de ligne de Hall de tous les fabricants ne correspond pas.vous pouvez ajuster la séquence de ligne Hall ou moteur séquence de ligne en trois phases selon la situation réelle, afin d'obtenir le meilleur effet de conduite.

3. JYQD-V7.0 est une carte de pilotage sans boîtier et évier, il peut conduire le moteur en dessous de 36 watts sans évier, mais a besoin d'une ventilation normale.

4. Le port de sortie 5V sur la carte d'entraînement est interdit de connecter des équipements d'alimentation externes. Il ne s'applique qu'au potentiomètre externe ou à l'interrupteur de réglage de vitesse,commutation et fonctionnement activateur
Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante 0

Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante 1

Diagramme de câblage
Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante 2


1Port de commande

5VLa tension de sortie interne de la carte de pilotage, le potentiomètre externe ou l'interrupteur pour le réglage de la vitesse et le retour en arrière
Z/FConnectez à 5V ou pas de connexion en direction avant, connectez à 0V en direction basse ou connectez à GND en direction inverse.
V.R.Port de régulation de vitesse. régulation de vitesse linéaire de tension analogique 0.1v -5V, La résistance d'entrée est de 20K Ohm, connectez-vous à GND lorsque vous entrez régulation de vitesse PWM, fréquence PWM:1-20KHZ; cycle de travail 0-100%
SCConnectez 5V ou pas de connexion pour autoriser le fonctionnement, connectez GND pour interdire le fonctionnement.
Le GNDUtilisé pour la commande interne de la carte de transmission

2Port d' alimentation
- Je vous en prie.----phase motrice A
MB---- phase motrice B
MC---- phase motrice C
Le GND- Je ne sais pas.
Le CCR---- DC +

3Port du capteur de Hall
Ça va?--- Salle a
Hb--- salle b
Hc--- salle c
Le GND--- GND
5V-- 5 V de sortie

4. Utilisez des câbles blindés si la planche du conducteur est à plus de 50 cm du moteur, sinon cela peut entraîner une conduite anormale, affectant l'utilisation normale.

5Distance du port de commande: 2,54 mm, distance du port d'alimentation:2.54 mm

6. Faites attention à l'isolation entre le MOSFET pilote et le dissipateur ou la plaque d'installation.


Dessin dimensionnel



Effets de Hall 3 phase BLDC régulateur de moteur Ports de commande de direction tournante 3

Télécharger JYQD-V7.0 manuel d'utilisation
