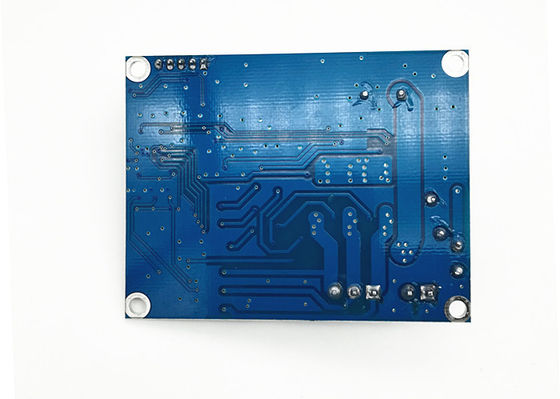

Détails sur le produit:
|
| Voltage de fonctionnement: | 110 V CA / 220 V CA | courant de fonctionnement: | 0.5A |
|---|---|---|---|
| Moteur approprié: | moteur sans capteur | Température de fonctionnement.: | -20-85℃ |
| Couleur: | Le bleu | Carte nue: | - Oui, oui. |
| Mettre en évidence: | Contrôleur sans brosse de moteur de C.C de Sensorless,contrôleur sans brosse de moteur de C.C 220V,Puissance élevée conducteur de Bldc de 3 phases |
||
| Numéro de modèle | Le nombre d'heures de travail est le suivant: |
| Température de fonctionnement. | -20°85°C |
| Voltage de fonctionnement | 110 V CA / 220 V CA |
| Courant maximal | 1A |
| Cont. courant de fonctionnement | 0.5A |
| ·Régulation de la vitesse PWM | Fréquence PWM:1-20KHZ; cycle de fonctionnement 0-100% |
| Régulation de la vitesse de tension analogique | 0 à 5 V |
| Protéger contre les UV / LV | Je suis désolé. |
| Sortie du signal d'impulsion de vitesse | Je suis désolé. |
| 1. Vérifiez que les paramètres de tension et de puissance du moteur ne dépassent pas la portée de la carte de pilotage telle que spécifiée. |
|
2. Cette carte de pilotage de moteur BLDC est utilisée pour le moteur sans capteur sans brosse à 3 phases, mais ne convient pas directement à tous les moteurs sans capteur sans brosse à 3 phases.Si l'effet de conduite n'est pas bon (comme le jitter de démarrageEn revanche, le courant de fonctionnement du moteur sans charge est trop élevé, la vitesse n'est pas stable, l'efficacité est faible et ne peut pas démarrer avec charge.) Les clients peuvent régler la résistance et la capacité de la carte de pilotage en fonction de la situation réelle pour obtenir le meilleur effet de conduite (voir l'annexe pour savoir comment procéder au réglage)
|
| 3. JYQD-V8.8 BLDC carte de pilote moteur est carte nue sans boîtier et dissipateur de chaleur. Si la puissance du moteur inférieure à 60W,il n'a pas besoin d'ajouter dissipateur de chaleur,Il suffit d'assurer une ventilation normale et une isolation de puitsSi la puissance du moteur est supérieure à 60 W, il faut ajouter un dissipateur de chaleur comme le schéma ci-dessous. |
| 4Le port de sortie 5V sur la carte de pilotage interdit de connecter un dispositif externe. |
| 5La borne de sortie de l'impulsion de la vitesse du moteur (sortie push-pull) est la borne de sortie M sur la carte de pilotage JYQD-V8.8 et le courant de sortie maximal est inférieur à 5 mA. |
| 5V----- tension de sortie interne de la carte de pilotage |
| MPort de sortie du signal d'impulsion de vitesse du moteur, signal d'impulsion de 5 V. |
| Z/F---- Ports de commande de direction tournante. Connecter 5V haut niveau ou pas de connexion est direction avant, connecter 0 V bas niveau ou connecter à GND est direction inverse. |
| V.R.---- Port de régulation de vitesse. régulation de vitesse linéaire de tension analogique 0.1v -5V, La résistance d'entrée est de 20K Ohm, connectez-vous à GND lorsque la régulation de vitesse PWM d'entrée, fréquence PWM:1-20KHZ; cycle de travail 0-100% |
| Le GNDUtilisé pour la commande interne de la carte de transmission |
| Résultats des tests----phase motrice A |
| V/MB---- phase motrice B |
| W/MC---- phase motrice C |
| AC- Je ne sais pas. |
| AC- - - - N |
| 3. Utilisez des câbles blindés si la planche du conducteur est à plus de 50 cm du moteur, sinon cela peut entraîner une conduite anormale, affectant l'utilisation normale. |
| 4Cette carte de pilotage d'entrée CA peut être le pilote intégré dans l'application |
| 5. Faites attention à l'isolation entre le MOSFET pilote et le dissipateur ou la plaque d'installation. |
