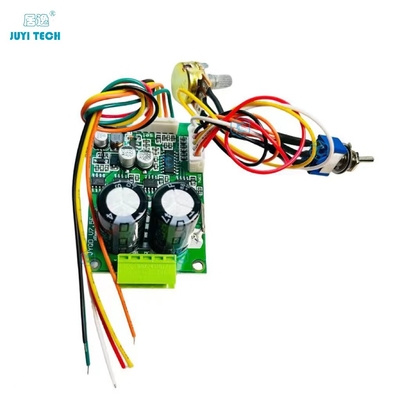

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall

Examens de client
Le grand service à la clientèle et tout sont arrivés à l'heure. Le produit était travail de qualité.

—— Malik William

Le grands produit et nous sont très heureux avec la réactivité. Nous avons acheté des périodes multiples et restons très satisfaisants.

—— Potier de Matheus

Je suis en ligne une discussion en ligne

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall
JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall

Image Grand :  JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: JUYI
Numéro de modèle: JYQD-V7.5E
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: Sac PE + Carton
Délai de livraison: 5 à 8 jours
Conditions de paiement: T/T, L/C, Paypal
Capacité d'approvisionnement: 1000sets/day

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall

description de
Voltage de fonctionnement: Pour les appareils de commande électrique: Courant maximal:: 16A
Travail actuel :: 15A Le régulateur de vitesse PWM:: Cycle de fonctionnement 0-100%
Régulation de la tension analogique:: 0-5V Sans pinceau:: pour moteur CC sans balais à capteur Hall
Assistance technique:: - Oui, oui. Sortie du signal de vitesse et d' impulsion:: - Oui, oui.
Surligner:

15A Le pilote du moteur BLDC

,

Le pilote du moteur BLDC 36-72VDC

,

Conducteur de moteur BLDC à effet Hall



JYQD-V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à 3 phases pour moteur BLDC à effet Hall



Les spécifications

Voltage de fonctionnement Pour les appareils électroniques
Courant de fonctionnement ≤ 20 A
Puissance de sortie ≤ 700 W
Régulateur de vitesse 0.1V-5V ou PWM
Température de fonctionnement -40 à 85 °C
Humidité de fonctionnement ≤ 90%
Protéger Protection contre les surcharges, protection contre les rotors verrouillés, protection contre les surtensions
Les fonctions La sortie du signal d'impulsion de vitesse, rétroaction en douceur (485,port CAN optionnel)
Dimension globale Pour les appareils à combustion électrique, la valeur de l'échantillon doit être égale ou supérieure à:
Poids net 38 g
Composant facultatif

Potentiomètre régulateur de vitesse

un tachymètre externe à 5 chiffres











































JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall 0



Lignes directrices relatives à l'application

1.Confirmer que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée.

2.Applicable aux moteurs à courant continu sans balai à Hall à 120°, la séquence de ligne de Hall de tous les fabricants ne correspond pas,vous pouvez ajuster la séquence de ligne Hall ou la séquence de ligne de moteur en trois phases selon la situation réelle, pour atteindre le meilleur effet de conduite.

3.JYQD-V7.5E est une carte de pilote sans boîtier et évier, il peut conduire le moteur sous 100 watts sans évier,Mais il a besoin d'une ventilation normale.

4.Le port de sortie 5V sur la carte de transmission est interdit pour connecter des équipements d'alimentation externes. un potentiomètre externe ou un interrupteur pour régler la vitesse, la commutation et le fonctionnement.

N'appuyez PAS sur une alimentation supplémentaire ((5 V) dans le conducteur pour régler la vitesse, cela peut endommager le conducteur.


Diagramme de câblage

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall 1

1Port de commande

5VLa tension de sortie interne de la carte de pilotage, le potentiomètre externe ou l'interrupteur pour régler la vitesse et le fonctionnement en marche arrière

Z/FConnectez à 5V à haut niveau ou pas de connexion en direction avant, connectez à 0V à bas niveau ou connectez à GND en sens inverse.

V.R.Port de régulation de vitesse. régulation de vitesse linéaire de tension analogique 0.1v -5V, La résistance d'entrée est de 20K Ohm,connectez-vous avec GND lorsque vous entrez régulation de vitesse PWM, fréquence PWM:1-20KHZ; cycle de travail 0-100%

ELConnectez 5V ou pas de connexion pour autoriser le fonctionnement, connectez GND pour interdire le fonctionnement.

Signalisation¢ Sortie du signal de vitesse et d'impulsion

Le GNDUtilisé pour le contrôle interne de la carte de conduite


2Port d' alimentation

- Je vous en prie.---- phase motrice A

MB---- phase motrice B

MC---- phase motrice C

Le GND- Je ne sais pas.

Le CCR---- D.C. +


3Port du capteur de Hall

Ça va?--- Salle a

Hb--- salle b

Hc--- salle c

Le GND--- GND

5V-- 5 V de sortie

4.Utilisez des câbles blindés si la planche du conducteur se trouve à plus de 50 cm du moteur, sinon cela peut entraîner une conduite anormale, affectant l'utilisation normale.

5.Distance du port de commande: 2,54 mm, distance du port d'alimentation:3.96 mm

6.Faites attention à l'isolation entre le MOSFET pilote et le dissipateur ou la plaque d'installation.






JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall 2

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall 3


Dessin dimensionnel

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall 4


Nous pouvons également fournir des composants supplémentaires tels que des câbles, dissipateurs de chaleur, connecteurs, etc. pour notre carte pilote

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall 5





Télécharger le manuel d'utilisation JYQD-V7.5E

JYQD_V7.5E 36-72VDC 15A Courant de travail carte de pilotage de moteur BLDC à trois phases pour moteur BLDC à effet Hall 6Le document de référence est le document de référence de l'Union européenne.
