Aperçu ProduitsContrôleur à haute tension de moteur de BLDC

Coefficient d'utilisation à haute tension de la fréquence 1-20KHZ du contrôleur JYQD-V8.8B 80V-220V 1A PWM de moteur de JUYI BLDC 0-100%

Examens de client
Le grand service à la clientèle et tout sont arrivés à l'heure. Le produit était travail de qualité.

—— Malik William

Le grands produit et nous sont très heureux avec la réactivité. Nous avons acheté des périodes multiples et restons très satisfaisants.

—— Potier de Matheus

Je suis en ligne une discussion en ligne

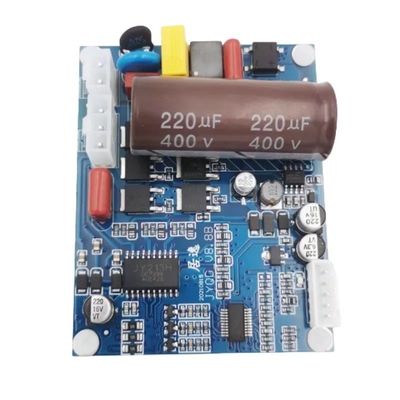

Coefficient d'utilisation à haute tension de la fréquence 1-20KHZ du contrôleur JYQD-V8.8B 80V-220V 1A PWM de moteur de JUYI BLDC 0-100%

Coefficient d'utilisation à haute tension de la fréquence 1-20KHZ du contrôleur JYQD-V8.8B 80V-220V 1A PWM de moteur de JUYI BLDC 0-100%
Coefficient d'utilisation à haute tension de la fréquence 1-20KHZ du contrôleur JYQD-V8.8B 80V-220V 1A PWM de moteur de JUYI BLDC 0-100%

Image Grand :  Coefficient d'utilisation à haute tension de la fréquence 1-20KHZ du contrôleur JYQD-V8.8B 80V-220V 1A PWM de moteur de JUYI BLDC 0-100%

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: JUYI
Numéro de modèle: JYQD-V8.8B
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: Sac PE + Carton
Conditions de paiement: L/C, T/T, Paypal
Capacité d'approvisionnement: 1000sets/day

Coefficient d'utilisation à haute tension de la fréquence 1-20KHZ du contrôleur JYQD-V8.8B 80V-220V 1A PWM de moteur de JUYI BLDC 0-100%

description de
Surligner:

Contrôleur de moteur BLDC haute tension PWM

,

1A Contrôleur de moteur BLDC haute tension

,

Contrôleur de moteur BLDC haute tension 220V

Pour le moteur sans brosse de C.C de Sensorless



Numéro de type JYQD-V8.8B
Temp de opération. -20-85℃
Tension d'opération C.A.C.A. 80V/220V
Courant maximum 1A
Cont.working actuel 0.8A
· Contrôle de vitesse de PWM Fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%
Règlement de vitesse de tension analogique 0-5V
O.V / Protection de L.V OUI
Sortie de signal d'impulsion de vitesse

OUI

























Notes d'application :



1. Confirmez que les paramètres de tension et de puissance du moteur pour ne pas dépasser la gamme de la carte de puissance comme spécifique.

2. Cette carte de puissance est employée pour le moteur sensorless sans brosse triphasé, mais pas adapte pour tous les moteurs sensorless sans brosse triphasés directement. Si l'effet moteur n'est pas bon (comme commencer la frousse, s'inversant, le travail de noload de moteur actuel est trop grand, la vitesse n'est pas stable, l'efficacité est basse, et ne peut pas charge de commencement-upwith.) Les clients peuvent ajuster la résistance et la capacité de la carte de puissance selon la situation réelle pour réaliser le meilleur effet moteur (voir l'attachement pour que la façon fasse l'ajustement)

3. La carte de puissance de JYQD-V8.8B est carte nue sans logement et radiateur. Si la puissance du moteur au-dessous de 60W, il n'a pas besoin d'ajouter le radiateur, elle doit seulement assurer la ventilation normale et l'isolation bonne. Si la puissance du moteur davantage que 60W, il doit ajouter le radiateur comme le diagramme en tant que ci-dessous.

4. Le port de sortie 5V sur la carte de puissance interdit pour relier le périphérique externe. Il s'applique seulement au potentiomètre et au commutateur externes du conseil pour le règlement et l'inversion de vitesse.

5. Le terminal de « M » sur la carte de puissance de JYQD-V8.8B est le signal de sortie de vitesse de moteur d'impulsion (poussée ? la sortie de traction), et le courant de sortie maximum est moins que 5mA.

6. JYQD-V8.8B est un conducteur à haute tension, pls prête l'attention à protecteur en examinant. 7. Le port de puissance est terminal de 4.2MM, le terminal de contrôle est terminal de 2,54 lancements





Diagramme de câblage



Coefficient d'utilisation à haute tension de la fréquence 1-20KHZ du contrôleur JYQD-V8.8B 80V-220V 1A PWM de moteur de JUYI BLDC 0-100% 0



5V -----Tension interne de sortie de carte de puissance

M ---- Port de sortie de vitesse de moteur de signal d'impulsion, signal d'impulsion 5V.



port 1.Control



Z/F---- Ports tournants de contrôle de direction. Reliez le haut niveau « 5V » ou ne reliez non est direction en avant, 1. relient 0 V de bas niveau ou se relient à la terre est direction inverse.

VR ----Port de contrôle de vitesse. La vitesse linéaire 0.1v réglementaire -5V de tension analogique, la résistance d'entrée est l'ohm 20K, se relient à la terre quand règlement de vitesse de l'entrée PWM, fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%



Terre-utilisé pour le contrôle interne de panneau d'entraînement



2. Port de puissance



U/MA ----phase A de moteur

V/MB ---- phase B de moteur

W/MC---- phase C de moteur

C.A. ----L

C.A. ----N



3. Employez les fils protégés si la carte de puissances a plus de 50 distances de cm du moteur, autrement elle peut mener à l'entraînement anormal, affectant l'utilisation normale.



la carte de puissance d'entrée à C.A. 4.This peut être le conducteur intégré dans l'application.



5. Attention de salaire à l'isolation entre le transistor MOSFET de conducteur et le radiateur ou le plat d'installation.







Dessin dimensionnel



Unité : millimètre

Longueur, largeur et taille : 77*60*22

(La taille sera 29 avec la colonne d'isolateur)

Coefficient d'utilisation à haute tension de la fréquence 1-20KHZ du contrôleur JYQD-V8.8B 80V-220V 1A PWM de moteur de JUYI BLDC 0-100% 1



MANUEL D'UTILISATION DU TÉLÉCHARGEMENT JYQD-V8.8B

JYQD-V8.8B-English.pdf
